Die Effizienz einer Getränkeproduktion oder Brauerei entscheidet sich selten allein auf dem Reißbrett. Komplexe R&I-Fließbilder und detaillierte CAD-Modelle bilden zwar das Fundament, doch die wahre Herausforderung im industriellen Anlagenbau beginnt dort, wo diese Theorie auf die bauliche Realität trifft. Die STW GmbH agiert exakt an dieser sensiblen Schnittstelle: Wir übersetzen das Engineering in funktionierende, langlebige und hygienisch einwandfreie Rohrleitungssysteme.
Jetzt individuell beraten lassen!
Die Schnittstelle zwischen Theorie und Praxis
Ein wiederkehrendes Phänomen bei der Integration neuer Prozess-Units in bestehende Anlagenstrukturen ist die Abweichung zwischen Plan und Ist-Zustand. Ein klassisches Beispiel aus der Praxis: Während das Engineering-Büro für eine Trasse 200 Meter Rohrleitung veranschlagt, erfordern die realen Bedingungen – etwa in einer historisch gewachsenen Brauerei mit verwinkelten Wegen über mehrere Stockwerke – oft 300 Meter Material und eine völlig andere Leitungsführung.
Bauliche Toleranzen und kollidierende Bestandsnetze führen dazu, dass theoretisch perfekte Layouts in der Montagepraxis scheitern. Die STW GmbH setzt daher kompromisslos auf eine exakte Vor-Ort-Aufnahme, um auch den Aufwand real bewerten und auch anbieten zu können. Dieser proaktive Abgleich eliminiert das Risiko, dass vorgefertigte Baugruppen auf der Baustelle nicht passen, Übergabepunkte nicht klar sind, Materiallieferung nicht den gesamten Bedarf abdecken oder Stundenumfänge nicht passen und somit die Terminschiene komplett außer Kontrolle gerät.
Beherrschung thermischer Lastzyklen im Rohrleitungsbau
Die Getränkeindustrie fordert dem Material extreme Wechselbelastungen ab. Heißreinigungen und Sterilisationsprozesse (CIP/SIP) erzeugen immense Temperaturdifferenzen. Die physikalische Konsequenz ist eine signifikante Längenausdehnung des Edelstahls.
Wird ein Rohrleitungssystem starr und ohne Kompensationsmöglichkeiten verbaut, geht die Leitung bei Erhitzung sprichwörtlich „auf Block“. Die resultierenden mechanischen Spannungen entladen sich unweigerlich an den am höchsten belasteten Punkten des Systems, was zu Rissbildungen und teuren Produktionsausfällen führt. Um die Längenausdehnung gezielt aufzunehmen und das System in jedem Betriebszustand spannungsfrei zu halten, gibt es passende Lösungen, die dann aber auch integriert werden müssen:
Ausgleichsbögen und Omega-Bögen
Zur flexiblen Aufnahme von Längenänderungen direkt in der Rohrführung.

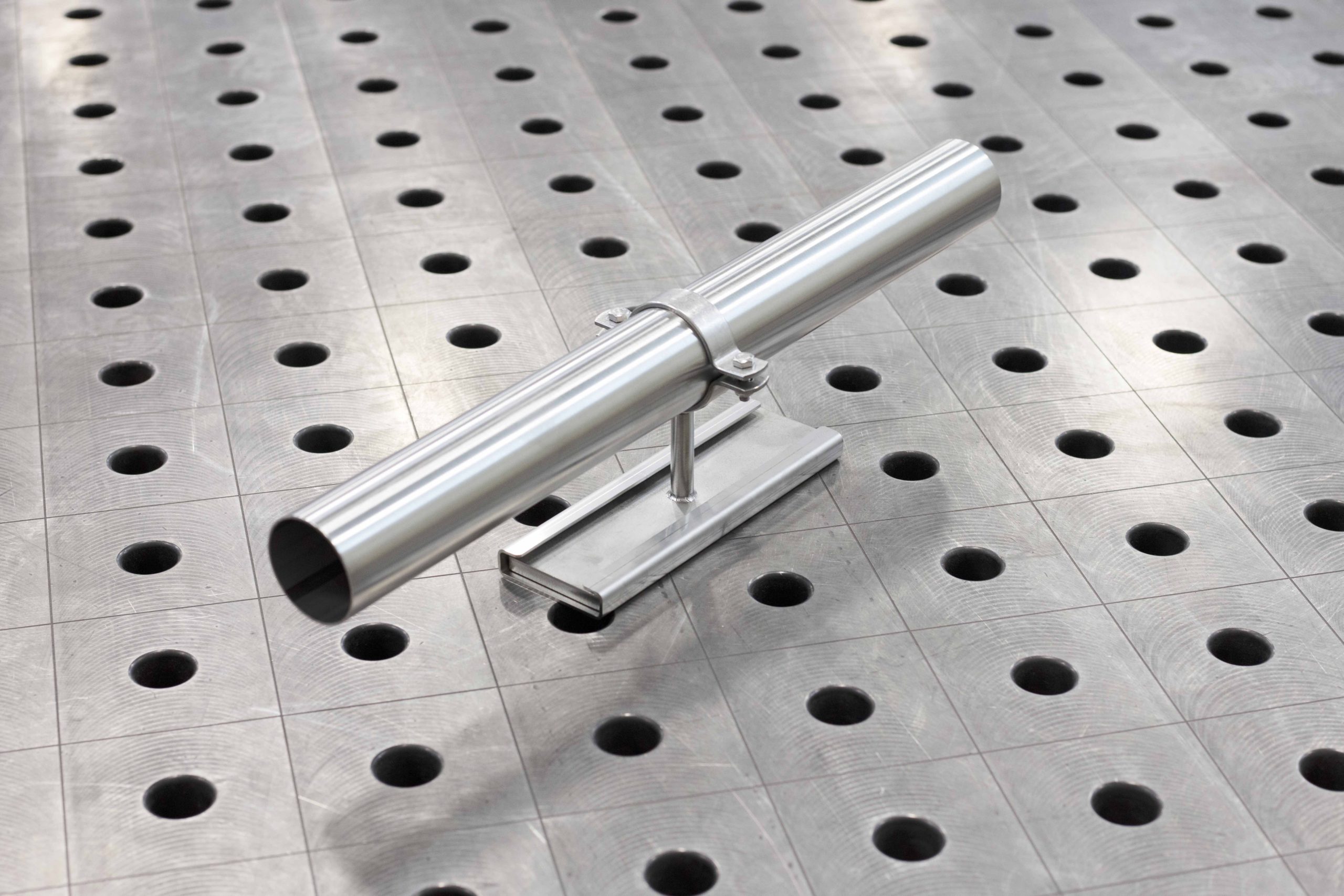

Schiebeschlitten
Um geführte, reibungsarme Bewegungen der Rohrleitung bei Ausdehnung zu ermöglichen.

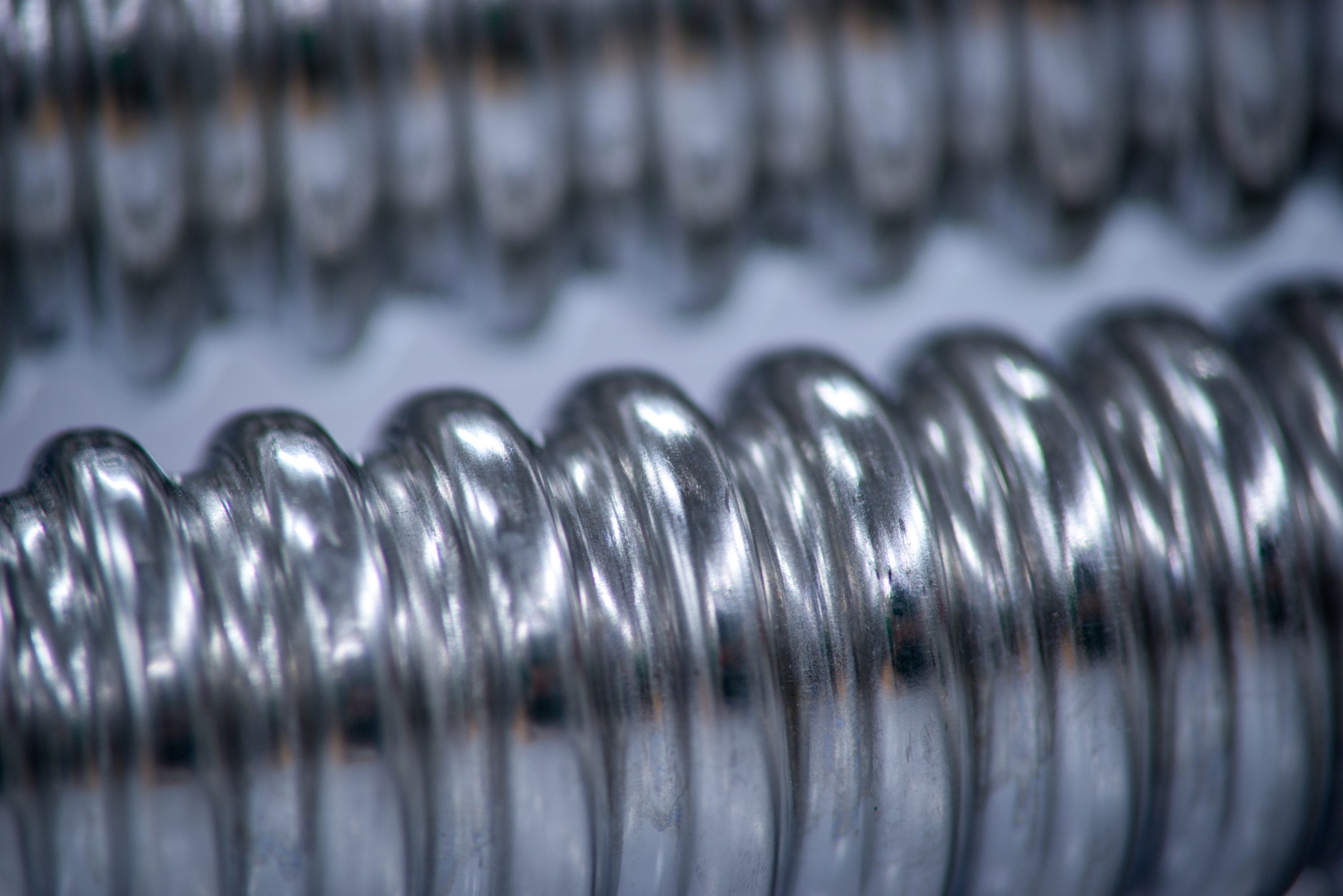

Kompensatoren
Die nach dem Prinzip einer Ziehharmonika mechanische Spannungen im System zuverlässig absorbieren.
Jetzt Kontakt aufnehmen und zu Ihrem nächsten Projekt beraten lassen!
Molchtechnik und Strömungsmechanik: Die entscheidenden Details
Um Produktverluste zu minimieren und Rüstzeiten zwischen verschiedenen Chargen zu verkürzen, werden Molchsysteme in modernen Abfüll- und Prozessanlagen eingesetzt. Die Zuverlässigkeit dieser Technik hängt jedoch unmittelbar von der Qualität der Rohrverbindungen ab.
Die Gefahr des Scher-Effekts
Ist eine Schweißnaht im Rohrinneren zu erhaben, entsteht eine Barriere. Fährt der Molch unter Druck über diese unsaubere Naht, kommt es zu hohen Scherkräften. Diese „Holperstrecke“ führt zu einem massiven Verschleiß der Molchlippen. Die Folge: Die Reinigungs- und Verdrängungswirkung sinkt, Restmedien verbleiben im Rohr, oder der Molch verkeilt sich. Unsere Schweißtechnik zielt auf eine hygienische Schweißausführung ab, um einen möglichst widerstandsarmen und materialschonenden Molchlauf zu gewährleisten.
Digitale Fertigungspräzision durch Rohrlaser-Technologie
Die Maßhaltigkeit der Vorfertigung ist der Schlüssel für eine effiziente und sichere Montage. STW nutzt modernste Laser- und Schweißtechnik, um hochkomplexe Geometrien zu realisieren, die mit konventionellen Methoden nicht abbildbar sind.
Die Schnitte erfolgen millimetergenau. Besonders bei der Anbindung von Aseptikventilen und komplexen Ventilknoten ist diese reproduzierbare Passgenauigkeit von unschätzbarem Wert: Die Bauteile fügen sich in der Montage spaltfrei aneinander, was die Schweißqualität maximiert und somit den Rohrleitungsbau optimiert.
Spannungsfreie Montage als Garant für Ergonomie und Langlebigkeit
Die weitreichenden Konsequenzen einer unsauberen, unter Spannung ausgeführten Montage zeigen sich oft erst im laufenden Betrieb – besonders bei manuell bedienten Komponenten wie Schwenkbogenpaneelen, die in vielen Brauereien noch Standard sind.
Wurde ein solches Panel bei der Installation verzogen, potenziert sich die mechanische Spannung durch die thermische Belastung im Prozess. Das eigentlich simple, manuelle Umhängen der massiven Bögen wird für das Bedienpersonal dann zu einem physischen Kraftakt. Für STW ist die absolut spannungsfreie Montage daher nicht nur eine Frage der Materialschonung, sondern ein direkter Beitrag zur Ergonomie und Betriebssicherheit in der Anlage.
FAQ zum Edelstahl-Anlagenbau für die Getränkeindustrie
Eine unsaubere Schweißnaht erzeugt höhere Scherkräfte und führt zu mehr Verschleiß durch mechanischen Abrieb am Molch.
Ja. Durch Technologien wie Laserzuschnitte von Rohren, Aushalsungen von Abgängen und Orbitalschweißen optimieren wir den Anlagenbau durch höhere Präzision und reproduzierbare Fertigungsschritte, ohne die verfahrenstechnische Auslegung zu verändern.
